Industry Camera System 工業級監視攝影系統

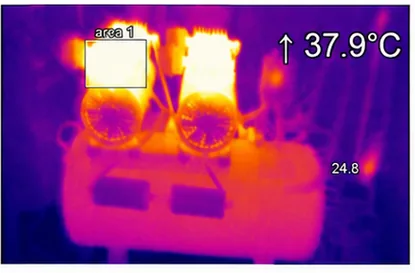

運轉設備熱影像分析辨識系統
Operating Equipment Thermal Image Analysis And Recognition System
Key Features
- Industrial imager with 382 x 288 pixels for exact temperature measurement of -20 °C ... 900 °C
- Small sized rugged camera with motorized focus
- Superb distance-to-spot-size ratio up to 390:1 with sighting capabilities
- 80 Hz frame rate for monitoring of fast thermal processes
- Extensive ready-to-use package for an attractive price – including versatile image processing software with line-scan feature and connection cables

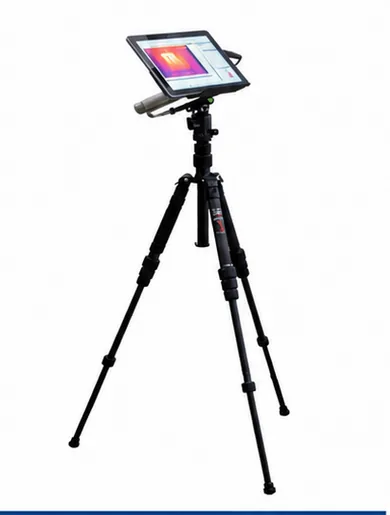

MTL-ETIA-400
| SPECIFICATION | |
|---|---|
| MTL-HTA-THC | |
| Optical resolution | 382 x 288 pixels |
| Detector | FPA, uncooled (17 μm pitch) |
| Spectral range | 8 – 14 μm |
| Temperature ranges | − 20 ... 100 °C, 0 ... 250 °C, (20) 150 ... 900 °C |
| Frame rate | 80 Hz / 27 Hz |
| Optics (FOV) | 18° x 14° (f = 20), 29° x 22° (f = 12.7), 53° x 38° (f = 7.7), 80° x 54° (f = 5.7) |
| Microscope lens (FOV) | 18° x 14° (f = 20), smallest measuring spot (MFOV): 240 μm |
| Focus | Manual motor focus |
| Optical resolution (D:S) | 390:1 (18° optics) |
| Thermal sensitivity (NETD) | 80 mK |
| Accuracy | ±2 °C or ±2 %, whichever is greater |
| PC interface | USB 2.0 / optional USB to GigE (PoE) conversion |
| Process interface (PIF), standard | 0–10 V input, digital input (max. 24 V), 0–10 V output |
| Process interface (PIF), industrial | 2 x 0–10 V inputs, digital input (max. 24 V), 3x 0/4–20 mA outputs |
| Cable length (USB) | 1 m (standard), 3 m, 5 m, 10 m, 20 m |
| Ambient temperature | 0 °C ... 50 °C |
| Enclosure (size / rating) | Ø 36 mm x 100 mm (M30x1 thread) / IP 67 (NEMA 4) |
| Weight (without mounting bracket) | 216 - 220 g, depending on lens |
| Shock / Vibration | IEC 60068-2-27 (25G and 50G) / IEC 60068-2-6 (sinus shaped) |
| Power supply | USB |
| 主機 | |
| 尺寸 | 9.65 吋 x 6.9 吋 x 0.33 吋 (245 公釐 x 175 公釐 x 8.3 公釐) |
| 顯示器 | 螢幕：10 吋 PixelSense™ 顯示器 解析度：1800 x 1200 (217 PPI) 解析度 外觀比例：3:2 對比率：1500:1 觸控：10 點多點觸控 Corning® Gorilla® Glass 3 |
| 記憶體 | 4GB 或 8GB RAM(選配) |
| 圖形卡 | Intel® HD Graphics 615 |
| 處理器 | Intel® Pentium® 黃金級處理器 4415Y |
| 安全性 | 支援企業安全性的 TPM 2.0 Windows Hello 臉部登入功能提供的企業級保護 |
| 移動式腳架 | |
| 重量 | 0.98kg |
| 最大載重 | 8kg |
| 腳管節數 | 5 |
| 最高高度 | 1445mm |
| 最低高度 | 340mm |
| 收合長度 | 325mm |
快速判斷
適用環境
高溫／危險／粉塵／連續製程等需要遠端觀測的場域。
核心價值
提升可視性、降低人員暴露風險，並將異常資訊送到管理端。
可整合
可依專案需求規劃網路、告警、熱像、AI與中央監控。
工程需求表
| 需求項目 | 建議提供資訊 |
|---|---|
| 現場溫度 | 正常／最高溫度與量測位置 |
| 安裝位置 | 爐內、爐壁、設備外側、管線或其他位置 |
| 影像需求 | 彩色、熱成像、固定、迴轉、360°或移動 |
| 通訊方式 | 網路、4G／WiFi、既有監控系統 |
| 認證條件 | 是否有防爆、防水或其他場域要求 |
建議下一步
填寫現場條件不用先知道型號
工程初判確認適用架構
方案與報價依規格提供建議
專案導入施工、測試與整合
不知道該選哪一款？沒關係。
提供現場溫度、距離、照片、設備用途與需求，我們先幫您判斷。
